اتصال میانقاب ها به سازه؛ راهنمای جامع در معماری و مهندسی سازه
یکی از موضوعات بسیار مهم در طراحی و اجرای ساختمان، نحوهی اتصال میانقابها به سازه اصلی است. میانقابها (Infill Walls) معمولاً بهصورت دیوارهای غیرسازهای بین قابهای فولادی یا بتنی قرار میگیرند. هرچند که این عناصر بهعنوان عضو باربر اصلی در نظر گرفته نمیشوند، اما در رفتار کلی سازه بهویژه در مقاومت جانبی و عملکرد لرزهای نقش چشمگیری دارند.
به همین دلیل، انتخاب روش مناسب برای اتصال میانقابها به قاب اهمیت زیادی دارد؛ زیرا میتواند هم بر ایمنی سازه در برابر زلزله و هم بر دوام و کارایی ساختمان تأثیر بگذارد.
میانقاب چیست و چه نقشی دارد؟
میانقابها دیوارهایی هستند که داخل قابهای سازهای (بتنی یا فولادی) اجرا میشوند. این دیوارها معمولاً از مصالحی مانند آجر، بلوک سفالی، بتن سبک یا مصالح نوین ساختمانی ساخته میشوند.
وظایف اصلی میانقابها
- تقسیم فضاهای داخلی ساختمان
- ایجاد عایق حرارتی و صوتی
- افزایش مقاومت جانبی سازه در برابر باد و زلزله
- ارتقاء سختی جانبی قابها
نکته مهم اینجاست که اگرچه میانقابها عضو باربر اصلی نیستند، اما در هنگام وقوع زلزله میتوانند بخش بزرگی از انرژی را جذب کنند و حتی موجب تغییر مسیر خرابی سازه شوند.
اهمیت اتصال میانقابها به سازه
اگر میانقابها بهدرستی به سازه متصل نشوند، مشکلات زیر رخ میدهد:
- ترکخوردگی در محل اتصال
- جداشدگی دیوار از قاب
- ریزش آوار در هنگام زلزله
- کاهش سختی و مقاومت جانبی کل سازه
بنابراین انتخاب روش اتصال میانقاب به سازه باید با توجه به نوع سازه، مصالح بهکاررفته و الزامات آییننامهای انجام شود.
روشهای رایج اتصال میانقابها به سازه
۱. اتصال صلب (Rigid Connection)
در این روش دیوار میانقاب بهصورت کامل به قاب سازهای متصل میشود، بهطوری که رفتاری مشابه عضو سازهای پیدا میکند.
- مزیت: افزایش سختی جانبی قاب
- عیب: احتمال ایجاد شکست ترد در دیوار یا قاب هنگام زلزله
۲. اتصال نیمهصلب (Semi-Rigid)
در این حالت دیوار تا حدی به قاب متصل میشود؛ یعنی هم از مقاومت دیوار استفاده میشود و هم انعطافپذیری قاب حفظ میگردد.
- مزیت: کاهش احتمال خرابی ترد
- عیب: طراحی و اجرای آن پیچیدهتر است
۳. اتصال لغزشی (Sliding Connection)
در این روش میانقاب بهصورت لغزشی در قاب قرار میگیرد و در برابر تغییرمکان قاب، قابلیت حرکت نسبی دارد.
- مزیت: جلوگیری از ترک خوردگی شدید دیوار
- عیب: کاهش سختی جانبی سازه
روشهای اجرایی اتصال میانقاب به قاب
در سازههای فولادی
- استفاده از پلیتهای فولادی و نبشیها برای مهار دیوار
- بهکارگیری میلگرد انتظار در قاب و اتصال به میانقاب
- ایجاد اتصالات لغزشی با نوارهای لاستیکی یا صفحات لغزنده
در سازههای بتن آرمه
- کارگذاری میلگردهای ریشهدار در ستونها و تیرها
- اجرای رجهای قفل و بست بین دیوار و قاب
- استفاده از انکرهای مکانیکی یا شیمیایی برای اتصال بهتر
رفتار لرزهای میانقابها در صورت اتصال به قاب
یکی از چالشهای اصلی در زلزله، نحوه تعامل میانقاب و قاب است.
- اگر اتصال صلب باشد، میانقاب بار جانبی زیادی را تحمل میکند و ممکن است قبل از قاب دچار شکست شود.
- اگر اتصال لغزشی باشد، دیوار آسیب کمتری میبیند، اما اثر میانقاب بر سختی کلی سازه کاهش مییابد.
- بهترین حالت، اتصال نیمهصلب یا ترکیبی است که هم از مقاومت میانقاب استفاده میکند و هم انعطاف قاب را حفظ مینماید.
آییننامهها و ضوابط طراحی
در آییننامههای مختلف مثل آییننامه 2800 ایران و FEMA 356، توصیههایی در مورد طراحی و اتصال میانقابها ارائه شده است:
- باید احتمال شکست ترد میانقاب کاهش یابد.
- اتصال باید بهگونهای طراحی شود که از ریزش ناگهانی دیوار جلوگیری کند.
- در ساختمانهای بلندمرتبه، باید از روشهای نوین اتصال لغزشی یا نیمهصلب استفاده شود.
مصالح نوین در اتصال میانقابها
امروزه استفاده از مصالح و تکنولوژیهای جدید میتواند مشکلات روشهای سنتی را برطرف کند. برخی از این موارد عبارتاند از:
- پنلهای سهبعدی (3D Panel) با اتصال مکانیکی به قاب
- بلوکهای سبک AAC و CLC با ملاتهای خاص انعطافپذیر

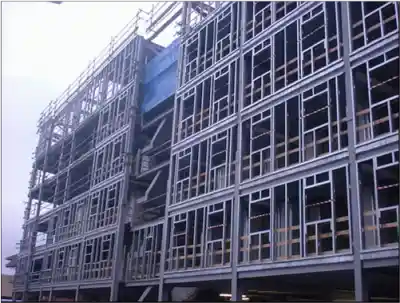

- سیستمهای پیشساخته Dry Wall با اتصالات پیچ و پروفیل فلزی
- الیاف پلیمری FRP برای تقویت اتصالات میانقاب
چالشها و مشکلات رایج در اتصال میانقابها
- ایجاد ترک در محل تماس دیوار و ستون
- ریزش بخشی از میانقاب در زلزلههای متوسط
- انتقال نامتقارن بارها به قاب
- مشکلات عایقبندی حرارتی و صوتی در محل اتصال
راهکارهای پیشنهادی برای بهبود اتصال
- استفاده از اتصالات لغزشی کنترلشده
- بهرهگیری از مصالح سبک و مقاوم در برابر زلزله
- رعایت دقیق جزئیات آییننامهای در طراحی و اجرا
- بررسی مدلسازی عددی رفتار میانقاب پیش از اجرا در ساختمانهای مهم
نتیجهگیری
اتصال میانقابها به سازه یکی از مسائل کلیدی در طراحی لرزهای ساختمانها است. انتخاب روش صحیح اتصال میتواند علاوه بر افزایش ایمنی سازه در برابر زلزله، باعث افزایش طول عمر مفید ساختمان شود.
بهطور کلی:
- در سازههای معمولی، استفاده از اتصال نیمهصلب یا لغزشی بهترین گزینه است.
- در پروژههای خاص یا ساختمانهای بلند، باید از سیستمهای نوین و مصالح جدید بهره گرفت.
پس در هر پروژه لازم است که با توجه به نوع سازه، موقعیت جغرافیایی و الزامات آییننامهای، روش اتصال میانقابها انتخاب شود تا بهترین عملکرد لرزهای حاصل گردد.
سوالات متداول اتصال میانقاب ها به سازه
1. چرا اتصال میانقابها به سازه اهمیت دارد؟
زیرا در هنگام زلزله، میانقابها نقش قابل توجهی در سختی و مقاومت سازه دارند. اگر اتصال درست انجام نشود، دیوارها ترک برداشته یا فرو میریزند و باعث خطر جانی و خسارت مالی میشوند.
2. بهترین روش اتصال میانقابها به سازه چیست؟
بهترین روش بسته به نوع سازه (بتنی یا فولادی) و آییننامه مورد استفاده متفاوت است. بهطور معمول استفاده از المانهای جداکننده، میلگردهای انتظار و جزئیات ضد لغزش توصیه میشود تا هم ایمنی سازه و هم عملکرد لرزهای بهبود یابد.
